? ??1.項目概述

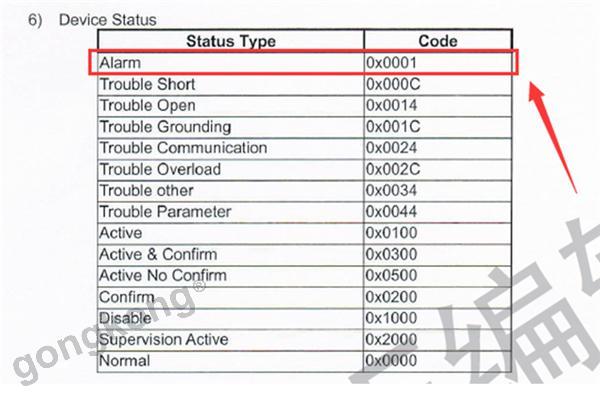

? ??本項目擬在讀取西門子消防報警主機發送出來的報警信息，通過收到的報警報文并解析判斷當前回路是否報警。當現場發生報警，報警代碼為0x0001時，判斷當前回路報警成功，此時在網關中對應的BI點位數值置1。當恢復報警時，在網關中對應的BI點位數值置0。上位設備只需要對接網關，通過BACnetIP協議讀取BI點位狀態即可，0表示當前回路無報警，1表示當前回路報警。

? ??2.需求分析

? ??2.1問題描述

? ??通過迅饒BAC1002-ARM網關，集成西門子消防報警主機回路報警數據，并轉為BACnetIP協議，上位軟件通過讀取BAC1002-ARM網關即可直接判斷現場西門子報警主機當前回路是否報警。

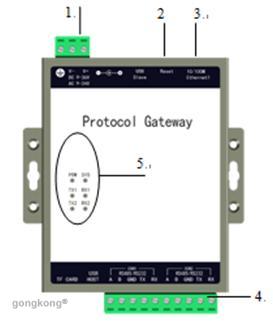

? ??2.2網關介紹

? ??1.交直流24V

? ??2.Reset按鈕

? ??3.10/100M網口

? ??4.全電氣隔離2路485/232（復用）

? ??5.LED通訊指示燈

? ??X2BACnet相當于一座通信橋梁，將其它非標準通信協議轉化成BACnet標準通訊協議，使得支持BACnetIP協議的上位機軟件(譬如江森的Metasys、西門子的Insight、霍尼的EBI或者Niagara、施耐德SBO、加拿大Delta的ORCAview等)通過硬件協議網關可以和不同設備互相通信，方便系統集成。

? ??3.網關配置

? ??3.1配置說明

? ??首先確定現場有哪些回路，并對應回路號。其次通過網關創建對應回路號點位，并設置好BI點位，將配置好的工程文件上傳至網關即可，正常通信情況下，當有回路報警時，對應回路數值變為1，報警消除時，對應回路值恢復為0。

? ??3.2驅動配置

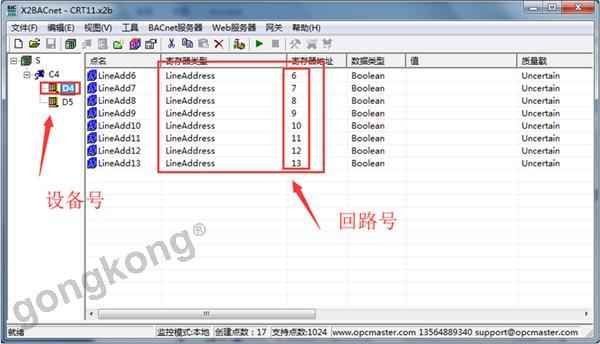

? ??選擇SiemensCerberus驅動，設置完成后如下圖所示。
