一、準備工作
確定安裝方式：FDCIO181-2輸入/輸出模塊有以下幾種安裝方式
– 安裝在控制器或開關柜外面：使用FDCH221保護盒(圖10)。
– 安裝在控制器或開關柜內部：直接安裝在平整表面上(圖9)。
注意：防水
在潮濕或有水的環境中需使用 FDCH221保護盒。
二、安裝保護盒FDCH221
1. 打開保護盒蓋。
2. 確定進線位置，并打通進線孔。
3. 用2個螺釘（M4）將保護盒固定在平整表面上（圖10）。安裝孔距離：182.0±1.0mm。
4. 通過防水接頭（需自備）接入并固定好電纜。
5. 用4個螺釘固定帶有密封條的盒蓋（圖11）。只有這樣才能保證IP65防護等級）
注意：保護盒蓋是透明的，選擇適當?shù)陌惭b位置，確保LED燈隨時可見。
避免FDCIO181-2輸入/輸出模塊過熱。
裝入保護盒
1. 打開盒蓋。
2. 用2個螺釘將模塊固定在保護盒底部(圖10)。
3. 蓋上盒蓋。
表面安裝過程
1. 將模塊放置在平整的表面上。
2. 用2個螺釘（M4）將模塊固定（圖9、8）。安裝孔距離：63.5±1.0mm。
接線

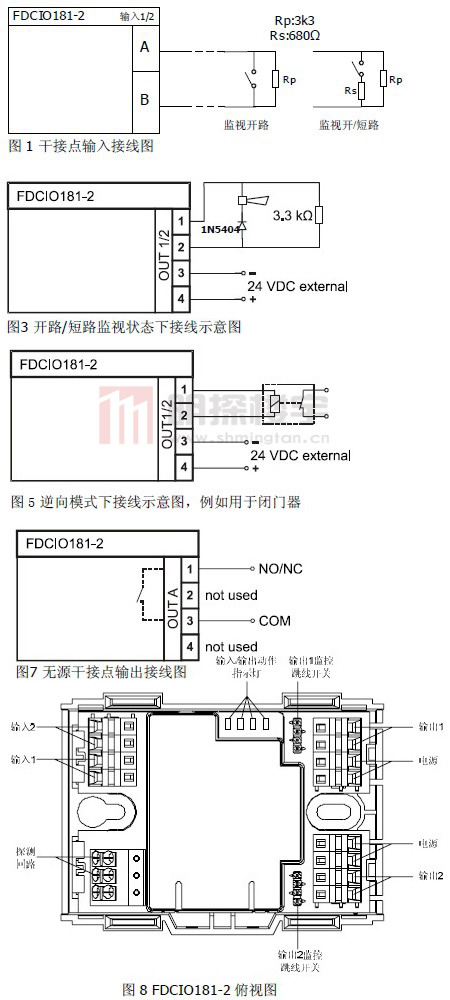

1. 按圖1/3/ 5/7/12所示將電纜連接到端子上。
2. 按照設計連接終端電阻/二極管。
終端電阻必須接在監視線路末端。
6個終端電阻與2個二極管隨產品發貨。
注意：連接二極管時注意正負極性
