目前西門子消防監控主機均采用單模光纖聯網的方式，即每臺消防監控主機的CAN-bus接口接1臺兩路光纖的CAN-bus集線器——CANHUB-AF2S2，實現遠距離聯網。

CANHub-AF2S2智能CAN集線器有2個光纖接口實現“手牽手”式聯網，2個2500VDC電氣隔離的CAN總線雙絞線接口，能實現不同速率的4個獨立CAN網絡之間的數據接收/存儲/轉發；能夠過濾不需要的CAN消息，降低子網的負荷；還能路由子網間傳輸的消息。單模光纖接口使其可應用于高干擾的環境中。而且能量集中，比多模光纖更具有遠距離傳輸特性。CAN-bus的雙絞線通道用戶可配置通信波特率：2.5Kbps~1Mbps。適應消防主機的通訊速率。并且可選安裝的內置式終端電阻。端口數據吞吐量可以達到3000fps。9-24V寬壓供電，工作溫度：-25°C ~+70°C。可以很方便實現改變CAN-bus網絡拓撲結構、延長網絡通訊距離、增加節點數目等功能。西門子消防監控主機有多種波特率，使用CANHUB-AF2S2都可以進行配置，比如25Kbps波特率的消防監控主機，配置的波特率寄存器為005CC01F，40Kbps波特率的配置寄存器為003AC018，如圖所示。其他波特率可咨詢技術人員獲取。離傳輸特性。CAN-bus的雙絞線通道用戶可配置通信波特率：2.5Kbps~1Mbps。適應消防主機的通訊速率。并且可選安裝的內置式終端電阻。端口數據吞吐量可以達到3000fps。9-24V寬壓供電，工作溫度：-25°C ~+70°C。可以很方便實現改變CAN-bus網絡拓撲結構、延長網絡通訊距離、增加節點數目等功能。西門子消防監控主機有多種波特率，使用CANHUB-AF2S2都可以進行配置，比如25Kbps波特率的消防監控主機，配置的波特率寄存器為005CC01F，40Kbps波特率的配置寄存器為003AC018，如圖所示。其他波特率可咨詢技術人員獲取。

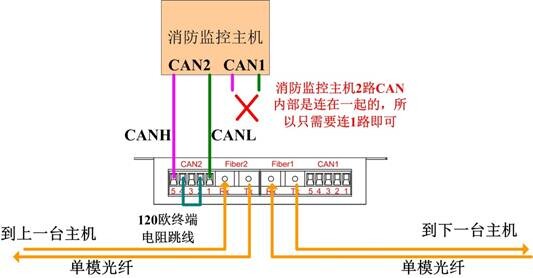

CANHUB-AF2S2與西門子消防監控主機的接線方式如圖所示

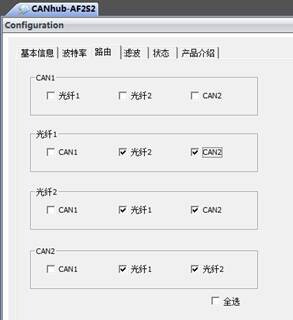

路由設置一般是全部勾選，即處于全發全收狀態。但本方案連接的是CANHUB-AF2S2上面的CAN2，所以可以將CAN1的通訊去掉，這樣可 以節省開銷。如圖所示
