西門子消防輸入和輸入輸出模塊接線圖怎樣？
作者：管理員 發布于：【2016-04-10 23:20:57】 游覽量: 【5734】
以FDCIO181-2為例：

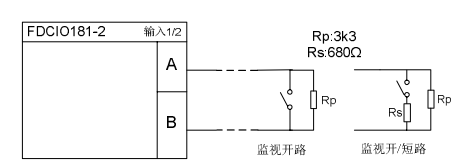

輸入端的接線圖如下：
當參數設置為監控開路時，則短路就是輸入信號。監控開路/短路的終端電阻接線上圖所示。

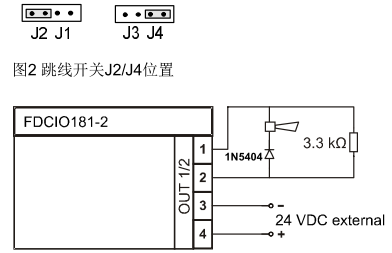

輸出端的接線圖如下：
上圖是有源輸出模式（注意上面的跳線設置）

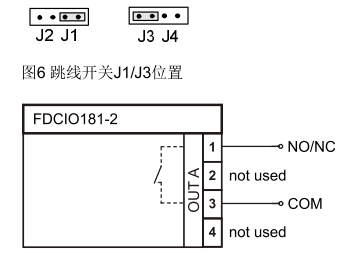

無源輸出按照下圖連接：
