核電廠是指將核能轉換為熱能，用以產生供汽輪機用的蒸汽,汽輪機再帶動發電機,構成了產生商用電力的電廠。

核電廠發生火災或由明火引起爆炸后，常常會導致放射性物質釋放至外環境，從而對環境和公眾造成危險。因此，防火工作在核電廠占有重要位置。核電廠在各種情況下都必須具備足夠的防火能力，在設計和運行中都要考慮和采取各種預防火災的措施，包括早期探測火警、滅火或限制火災蔓延等措施。

在符合其他核安全要求的情況下，核電廠的構筑物、系統和部件的設計、布置，應盡可能降低由于外部或內部事件而引起火災的可能性，將火災的影響降至最低，以實現如下三個方面：

——確保工作人員人身安全；

——保證安全功能的實現；

——限制那些由火災引起的使設備長期不可用的損壞事故發生。

達到上述目的，核電廠的防火設計應貫徹縱深防御的原則，應達到下述三個主要目標：

a）防止火災發生；

b）快速探測與報警并撲滅確已發生的火災，限制火災的損害；

c）防止尚未撲滅的火災蔓延，將火災對核電廠的影響降至最低。

一、火災自動報警系統設計的一般規定

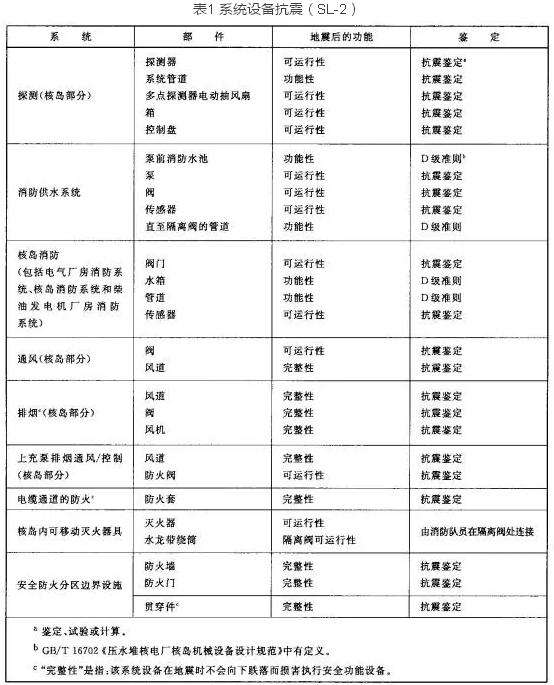

核電廠的火災自動報警系統需滿足相關質保等級的要求并且系統在運行階段要接受定期試驗檢查，另外，所有設備應經過抗震試驗鑒定并能承受極限安全地震(SL-2)荷載，且保證其可運行性(見下表1)。

1、每個機組的火災自動報警系統應為獨立系統；

2、火災自動報警系統應具有以下功能：

（1）快速地探知早期火災；

（2）確定火災發生的位置；

（3）監測火勢發展；

（4）啟動報警裝置，在通往火災發生的區域及主控制室發出聲光報警信號；

（5）控制相應的固定滅火裝置、防火閥和排煙系統的排煙閥。

3、火災自動報警系統應設有自動和手動兩種觸發裝置；

4、火災報警控制器容量和每一總線回路所連接的火災探測器和控制模塊或信號模塊的地址編碼總數，宜留有一定余量。

二、系統的設計要求

1、報警區域的劃分

報警區域應根據防火區或樓層劃分。一個報警區域宜由一個或相鄰幾個防火區組成。

2、探測區域的劃分

探測區域應根據防火區域劃分，一個探測區域宜是一個防火區或一個防火小區。

探測區域的設計應與消防行動卡使用相一致。

當由火災自動報警系統控制消防排煙系統或手動、自動滅火系統時，探測區的劃分要與防火區或防火小區相配合。

3、探測線路的設計

探測線路的設計應遵循下列原則：

（1）火災探測回路采用帶地址碼的二總線環路形式；

（2）一個探測線路不應監測屬于不同系列的防火區或防火小區；

（3）當采用信號模塊接入不帶地址碼探測器時，探測器應在同一系列的防火區或防火小區及排煙分區內；

（4）當一個探測線路監測幾個防火區或防火小區，探測系統不但要指示起火的首發區域，而且要指出煙霧蔓延的區域(火災跟蹤)。這種設計可以使消防隊快速采取行動；

（5）探測線路不宜監視位于幾個樓層的房間，除非可以在火災就地模擬盤顯示發生火災房間的位置；

（6）一個探測器的動作報警不應影響回路上其他探測器的運行；

（7）如果火災自動報警系統自動控制保護安全相關設備的滅火設施時，在設有安全重要物項的防火區內應采用感煙探測器、感溫探測器、火焰探測器(同類型或不同類型)的組合等類型探測對火災進行確認，以避免誤動作或拒動；

（8）探測線路的往復應通過不同防火區或防火小區的不同路徑敷設。

三、系統布置原則

1、火災探測器的選擇要求

根據火災危害性分析，選擇火災探測器類型：

（1）在火災初期陰燃階段，產生大量的煙和少量的熱，對很少或沒有火焰輻射的場所，應選擇感煙探測器；

（2）對火災發展迅速，可產生大量熱、煙和火焰輻射的場所，可選擇感溫探測器、感煙探測器、火焰探測器或其組合；

（3）對火災發展迅速，有強烈的火焰輻射和少量的煙、熱的場所，應選擇火焰探測器；

（4）因放射性而不易進入的強輻照場所等宜選擇高靈敏度空氣采樣火災自動報警系統；

（5）無遮擋大空間或有特殊要求的場所，宜選擇紅外光束感煙探測器；

（6）電纜通道、電纜豎井、電纜夾層、電纜橋架等場所或部位，宜選擇纜式線型感溫探測器；

（7）在易燃易爆區域，應采用本安防爆型火災探測器；

（8）對火災形成因素不可預料的場所，可根據模擬試驗的結果選擇探測器；

（9）對使用、生產或聚集可燃氣體或可燃液體蒸汽的場所，除設置火災探測器外還應選擇可燃氣體探測器。

2、手動火災報警按鈕的設置

手動火災報警按鈕應設置在明顯的和便于操作的部位。例如：電梯前室、消防疏散通道等。

3、火災就地模擬盤的設置

火災就地模擬盤設置于主要廠房和建筑物入口或各樓層主要樓梯口明顯部位。這種帶有模擬平面圖和指示燈的裝置可以快速把消防人員引向著火的房間。為此，探測線路的“早期火災”指示信息應予以儲存并顯示。

火災就地模擬盤上設置現場操作員用于控制的按鈕，并顯示固定滅火設備的動作指示燈的信息。

火災就地模擬盤應包含以下內容：

（1）建筑平面圖、房間編號等；

（2）防火分區的情況；

（3）防火門、防火閥和排煙閥的位置和狀態顯示；

（4）固定滅火設備的狀態顯示；

（5）每個防火分區的防火閥和排煙閥的集中控制按鈕；

（6）現場測試按鈕；

（7）電源狀態顯示，運行、故障和停止。

4、火災集中報警控制器的設置

火災集中報警控制器的設置原則如下：

（1）火災集中報警控制器安裝在主控制室或其他電子設備房間；

（2）火災集中報警控制器應顯示火災自動報警系統及其各個部件狀態的主要信息；

（3）火災集中報警控制器應能提供總的聲光火災報警信號。

5、電源要求

各機組的火災集中報警控制器由相互獨立的機組電源供電：

（1）主電源由機組應急電源系統供電，并且應保證機組大修期間火災報警控制器的供電；

（2）備用電源宜采用蓄電池組或不間斷電源(UPS)裝置，在主電源中斷時自動投入，可維持系統大于8h的正常工作；

（3）輔助電源是主備兩種電源均中斷時的報警信號電源，這種電源只用于失電報警；

（4）能手動或自動控制啟閉相應的消防設備，并能顯示其工作狀態。

火災自動報警系統采用集中供電的方式，工作電壓宜采用直流24V。

對于吸氣式感煙火災探測報警系統，探測部分應符合上述要求，用于反應堆冷卻劑泵隔間的空氣采樣火災自動報警系統，其取樣部分宜為雙重設置，每個抽風機由不同的電源系列供電。

6、布線要求

火災自動報警系統的信號傳輸電纜采用低煙無鹵阻燃電纜，防火閥控制電纜采用耐火電纜，符合GB/T 18380的要求。

四、火災報警信號

對房間的火災探測應是連續的。探測到某一房間的火災通過下列信號顯示：

（1）火災集中報警控制器上的總聲、光火災報警信號；

（2）主控制室音響和可視報警信號；

（3）火災就地模擬盤上的音響和燈光報警信號；

（4）安裝在每個探測器上的指示燈可以鑒別探測器是否報警。

五、特殊場所火災自動報警系統

以下受固定滅火系統保護的重要設備，盡可能獨立設置火災自動報警系統：

（1）變壓器：主變、輔變、廠用電降壓變壓器；

（2）潤滑油箱，或者是主汽輪機、汽動給水泵、反應堆冷卻劑泵、上充泵等主要轉動機械的調節油箱。

該探測系統與受保護設備的供電由同一電源線路供電。相應的信號與其他信號一起(如油壓喪失、軸承溫度過高等信號)送到主控制室。

六、探測裝置運行管理

火災探測裝置的日常管理和維護措施要求：

（1）對探測器定期進行就地運行性試驗；

（2）對探測器定期進行清洗、檢測；

（3）探測器更換。

※ 以上內容參考自國家標準核電廠防火設計規范 GB/T22158-2008。
