??西門子為了使現場工程師方便查線路故障，出了一款功能比較強大的線路測試儀，將回路線插入測線儀，可以探測到故障點的具體位置。下面主要說說它的功能，以及應用范圍。

??FDUL221線路測試儀

??一、功能介紹

??1、能夠查短路點位置

??線路測試儀能夠?qū)⒍搪伏c定位到具體的設備點位置，并且可以在測試儀上讀出該設備點的ID號，通過ID號就可以知道它的安裝位置。也可以用線路測試儀給設備點亮指示燈，這樣也可以方便找到設備點位置。

??2、能夠查開路點位置

??能夠報出開路來，說明回路線是環路連接方式，需要將兩組回路線都接到線路測試儀上。它可以分別從兩端讀取設備點。如果有開路點，則測線儀會報出故障，并指示出開路點位置。

??3、能夠定位接地點位置

??如果回路線上有接地故障，不管支路還是環路連接方式，都可以報出接地故障，在用線路測試儀查接地點故障時，需要將線路測試儀接地，否則查不出接地點。同樣將回路線接到測試儀，它會給出接地點具體位置，能夠定位到某個設備點。

??4、點亮現場設備的指示燈

??當回路線接到測線儀之后，讀取回路中所有設備，將光標指向某個設備點，該設備點的指示燈就會被點亮。這樣對于查找現場設備非常實用。

??5、計算回路線間阻值，以及線對地阻值

??測線儀讀取設備點之后，它會給出線間阻值和線對地的阻值。該阻值可以作為參考，以判斷線路正常與否。

??6、線路測試儀連接到電腦端，可以顯示整個回路線上的設備的連接情況

??西門子開發了一款客戶端軟件，該軟件與線路測試儀連接，可以顯示整個回路的拓?fù)浣Y(jié)構，也就是顯示整條回路的設備連接情況。

??以上功能都是實際比較常用的，也是很實用的。

??二、條件限制

??當然它具有這些功能也是有條件限制的。

??1、FC18消防主機的回路不能用線路測試儀進行檢測。因為FC18的回路設備是一次性上電，線路測試儀提供不了這么大的瞬間電流。

??2、該測試儀只能檢測FD720設備的回路。例如可以檢測FS1120的FD720回路

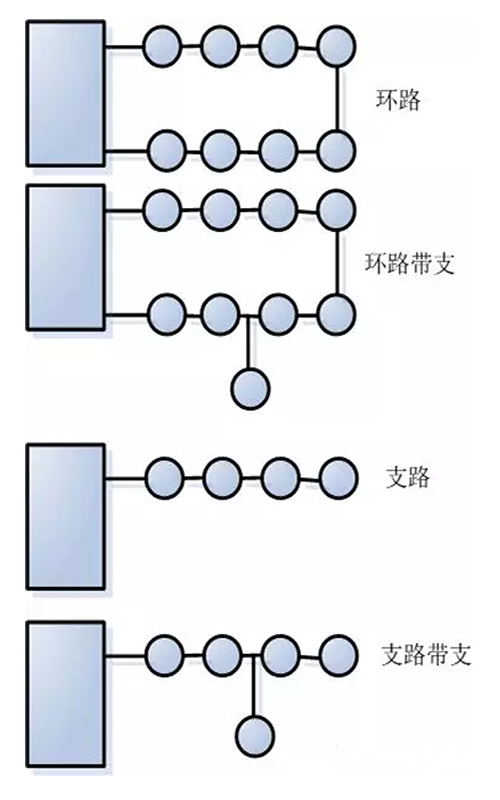

??3、該測試儀能夠檢測的回路連接方式也是有要求的。回路連接如下圖：

??這些回路連接方式都可以進行正常檢測。如果出現環路上支上帶支，或者支路上支上帶支，測線儀就報拓?fù)浣Y(jié)構錯誤。

??總之，這個測線儀還是挺好用的，只是限制條件比較多。針對于FS1120的消防主機非常有用。
