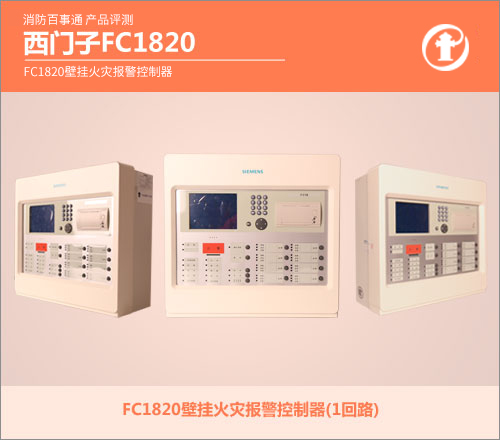

??本文對西門子FC1820壁掛火災報警控制器(1回路)作了全面解析，F(xiàn)C1820壁掛火災報警控制器(1回路)是西門子Cerberus（西伯樂斯）ECOFS18系列產品，最大容量是252點，為壁掛型控制器。它還有兩個哥哥，一位是FC1840(最大504點)，一位是FC1860（最大3024點），其中FC1860是柜式控制器。

??小編拿來一款FC1820壁掛火災報警控制器(1回路)。整體體積比較輕巧，尺寸為437×408×170mm。小編承認不是壯男，但10Kg的重量還是小case的，不費吹灰之力。

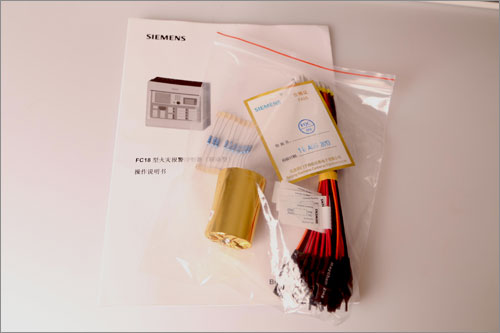

FC1820壁掛火災報警控制器(1回路)說明書及配件

??開箱，除了保護泡棉以及包裝袋外，還有產品操作說明書、合格證、一卷打印紙、電阻以及多線通道終端。這包裝袋可要收拾好了，有次小編外出調試，客戶將包裝袋內物品丟失，就差點搞到小編吐血。很重要的哦，否則會報故障，一般人小編是不告訴他的。

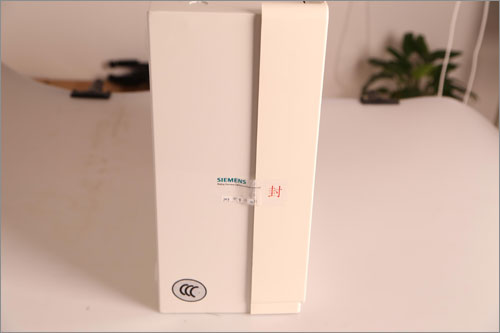

廠家給FC1820壁掛火災報警控制器(1回路)貼了封條

??出廠時，廠家給FC1820控制器貼了封條。小編輕輕破了這張膜，再貼回去時才發現已經變樣，破了就不能恢復原樣了。這點由讀者以后仔細慢慢摸索觀察吧。

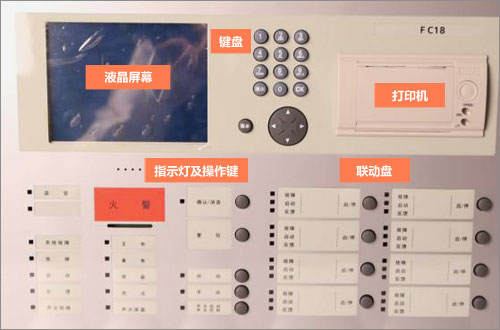

主控板布局

??主控板布局明顯，左半邊為顯示區，右半邊為操作區。顯示屏為320×240像素LCD黑白屏，橡膠按鈕操作手感較佳。上下左右鍵讓我想起了以前非觸摸屏的手機按鍵。

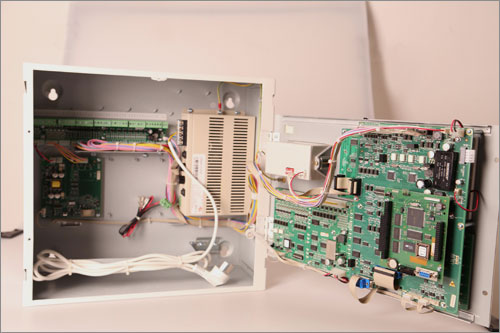

FC1820的內部構造

??拆掉頂蓋上的內六角螺絲以及面板的兩個小螺絲，就可看清楚FC1820的內部構造了。標配壁掛機是不配蓄電池的，需要購置。看里面首先讓我感到很人性化的就是標配電源插頭線，而且長度足夠。此款只有一塊回路板，電源左邊接近正方形的就是回路板。其他板卡、主板都在開門后安裝。

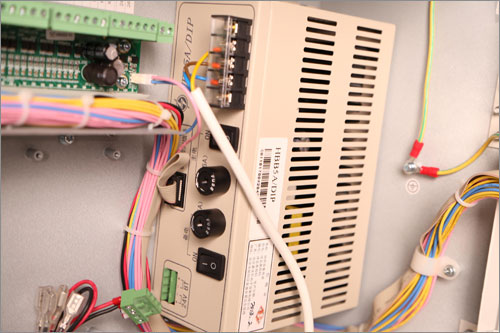

電源部分外觀

??電源部分外觀就比常見的其他品牌要有檔次些，有主備電保險絲。

FC1820壁掛火災報警控制器(1回路)界面

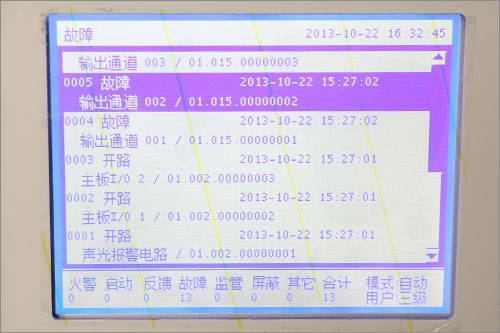

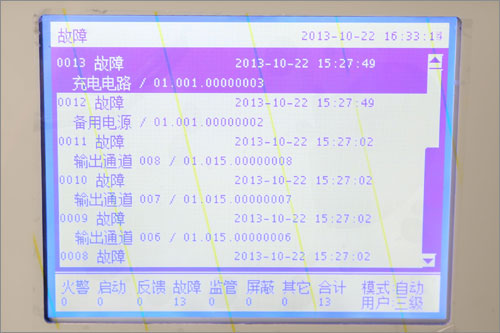

??外觀大致欣賞過了，小編準備看看具體界面怎么樣。插上電源，F(xiàn)C1820壁掛火災報警控制器(1回路)顯示屏沒有任何顯示，控制器也沒有任何反應。嚇的小編不輕，難道被我蹂躪報銷了。最后發現虛驚一場，24V、BT快插接頭沒有連接好。連接后出現如上圖13個故障，小編已經學會冷靜，一看是故障信息，都有些由于電阻、終端沒有連接所引起的。

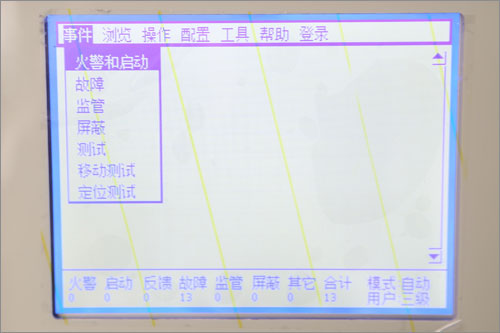

FC1820壁掛火災報警控制器(1回路)菜單

??小編登陸最高級用戶，出現菜單。菜單小編無法在一張照片上顯示全部，特地找到資料，如下圖。

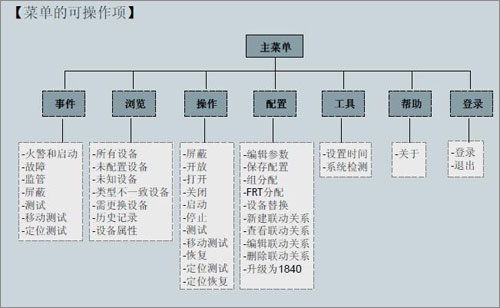

三級用戶的菜單

??這頁里面顯示了三級用戶的菜單。主菜單、子菜單里面包含的信息都一目了然。

所有設備

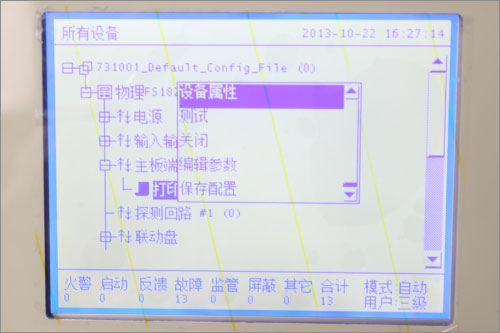

??“所有設備”菜單下可以查詢現場設備以及定義、聯動信息。在這里操作，小編感覺方向鍵的左右鍵特別給力。左鍵可以大大的節省操作步驟哦，右鍵就和鼠標的右鍵類似，如上圖就是在打印機的右鍵效果，直接出來打印機設置菜單，操作很是得心應手。

FC1820壁掛火災報警控制器(1回路)布線方式

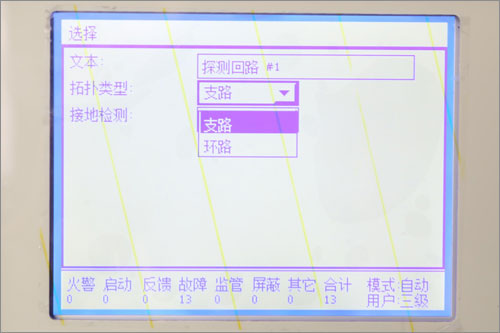

??至于FC1820壁掛火災報警控制器(1回路)布線方式，采用自由拓撲結構，除了可以樹形布線、環路布線也可以在環路上連接支路。不管是樹形還是環形，每個回路板最多可帶252個點數。值得一提的是回路名稱也是可以注釋的，這對于大系統來說還有有方便性的。

編寫

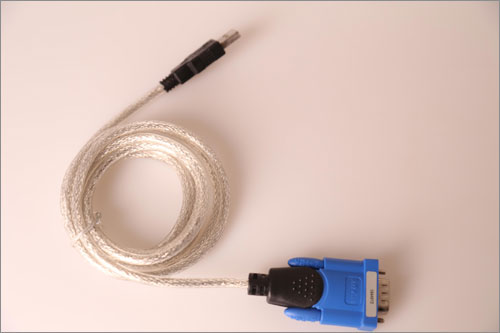

??根據小編的經驗，F(xiàn)S18系列的控制器雖然可以直接在控制器做一些操作，但是如是要做一套整個系統的話，小編建議還是需要通過RS232-USB數據線在電腦上進行編寫。

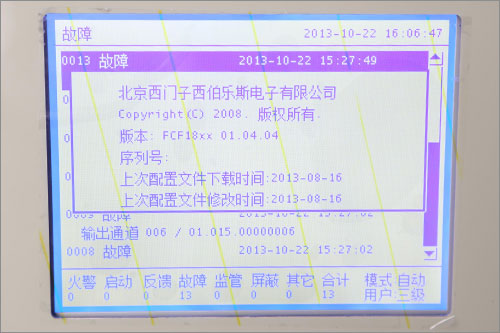

幫助信息

??幫助信息里可以查詢到控制器出廠信息。對配置的改動也有記錄哦，這點小編覺得還是很有用的。厲害吧！

??Cerberus ECOFS18系列產品繼承了西門子近百年的火災報警行業經驗，兼顧產品高品質和成本優勢，是為中國市場量身定做的新一代消防報警明星產品。
